Heb je voldoende stroompunten?
- Zowel het glasvezelmodem als de router hebben stroom nodig. Zorg ervoor dat er minimaal twee stopcontacten aanwezig zijn.
- Heb je analoge telefonie afgenomen? Dan heeft ook de analoge telefoonadapter (Cisco SPA112) een stopcontact nodig. Je hebt dan minimaal drie vrije stopcontacten nodig.
Controleer de inhoud van het pakket
Controleer, voordat je met installeren begint, of de verpakking met het modem de volgende onderdelen bevat. Is je pakket niet volledig? Neem contact op met onze Supportdesk via 088-40 88 400.

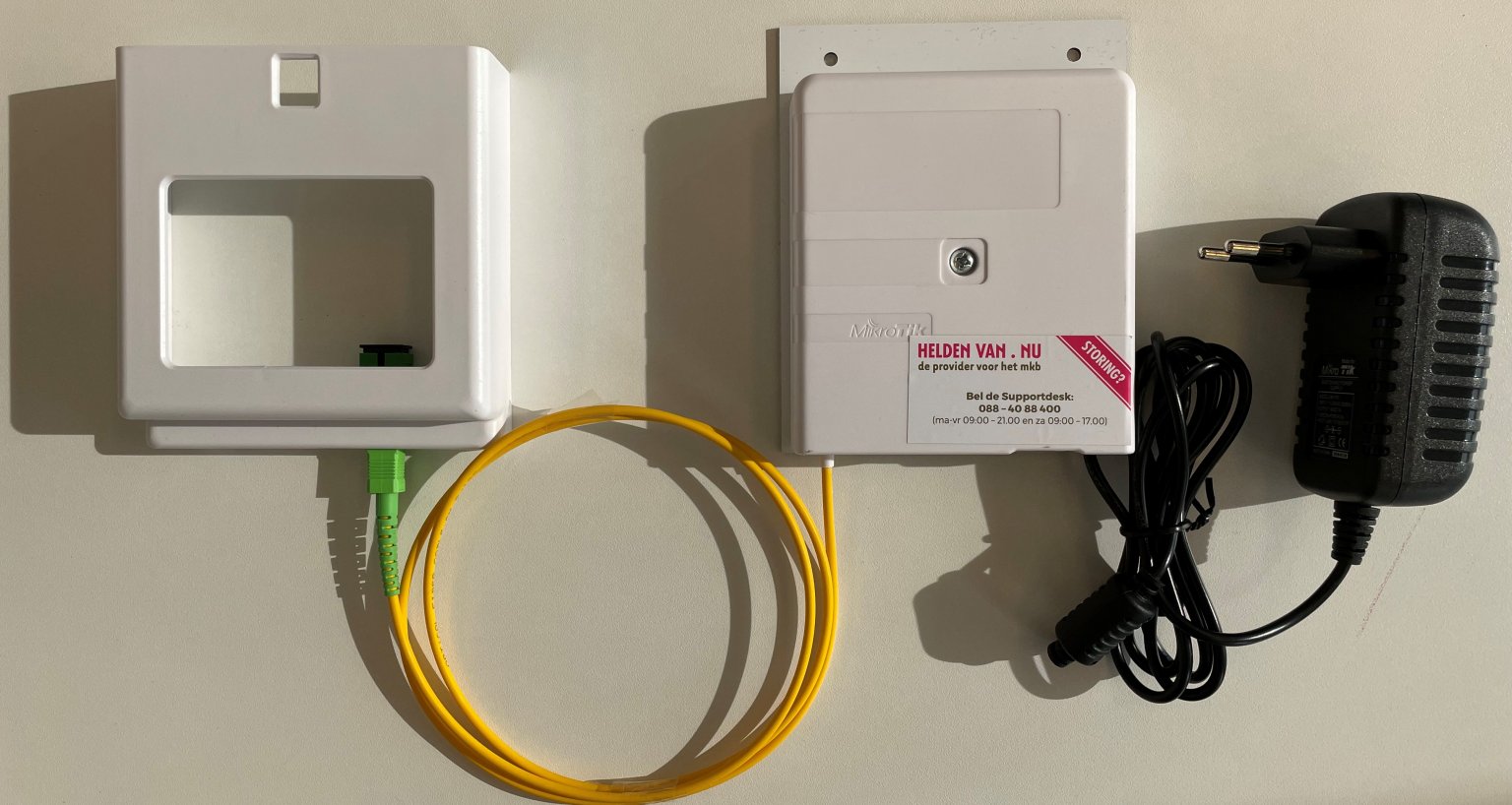

Het pakket bevat een FTU kap (hierboven links op de foto) en een glasvezelmodem (rechts op de foto).
Stap 1 Monteer het glasvezelmodem
Bepaal de juiste plek voor je modem. Bij voorkeur plaats je het glasvezel modem naast de glasaansluiting en in de buurt van het stopcontact.
Pak het modem erbij en schroef deze aan de muur. Gebruik hiervoor de schroefgaten aan de bovenkant het modem.
Stap 2 Monteer de FTU kap
De glasvezel is afgewerkt op een zogenaamde FTU (Fiber Termination Unit).

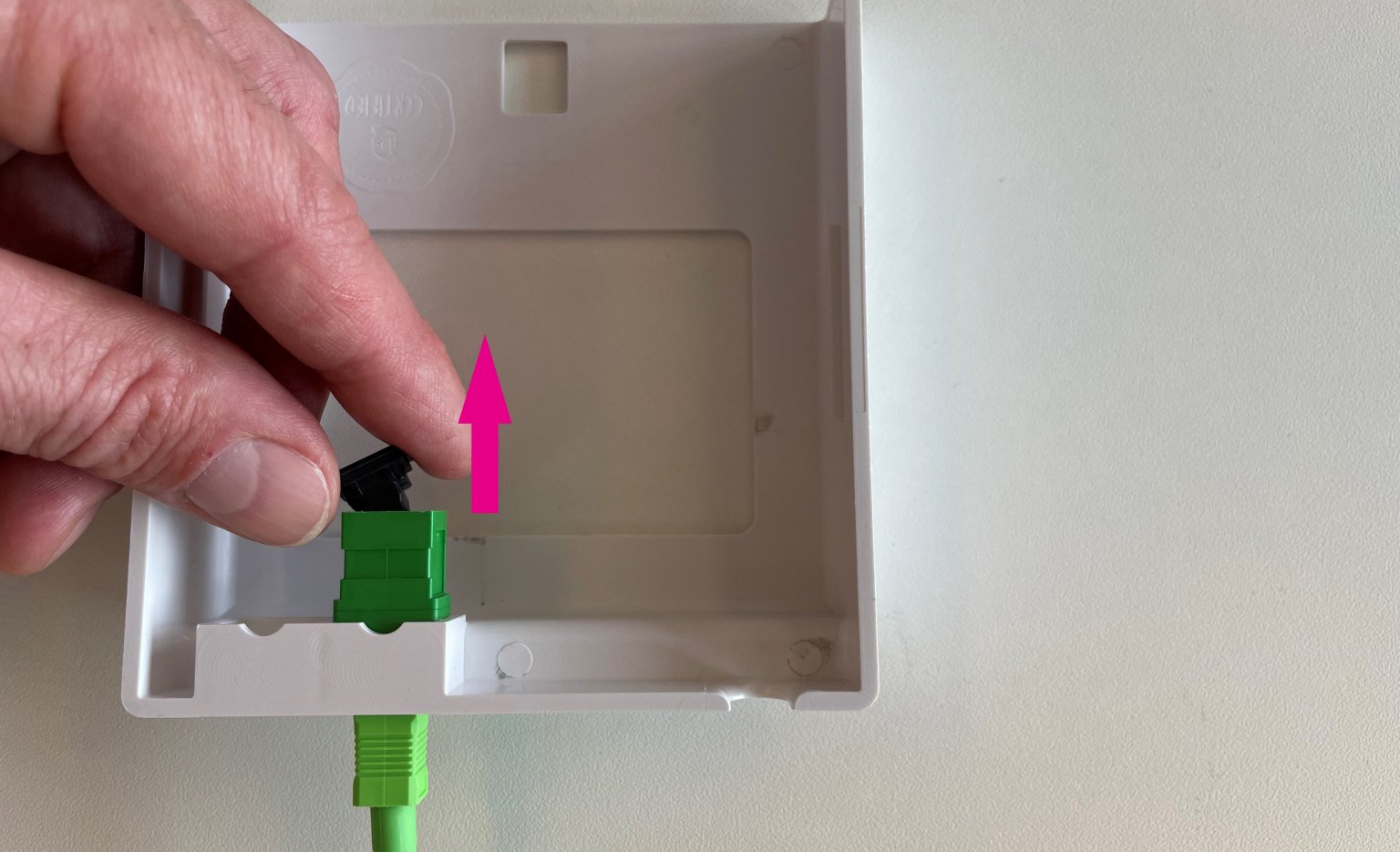

BELANGRIJK! Verwijder eerst de stofkap van de FTU kap. Hieronder aangeduid met de roze pijl.
- Positioneer de FTU kap voorzichtig onder de FTU.

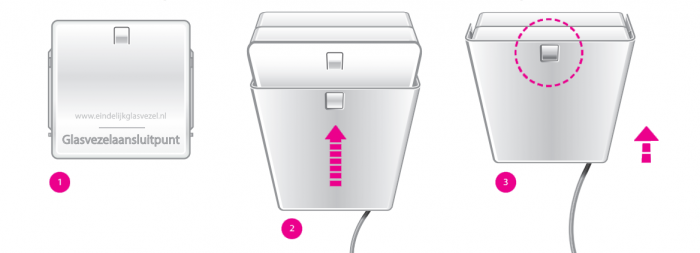

- Schuif de FTU kap voorzichtig naar boven, totdat de FTU volledige is bedekt door de FTU kap (Hieronder plaatje (2)).
- Het witte vierkantje valt dan precies in de uitsparing van het modem. (zie hieronder het rechterplaatje (3))
- Het modem is nu juist geplaatst.
BELANGRIJK! Als je weerstand voelt tijdens het naar boven schuiven van het modem, stop dan direct. Probeer het dan opnieuw en let er goed op dat de uitsparing in het FTU kap precies over de groef van de FTU valt.
- Steek de poweradapter in het stopcontact. Het lampje van PWR zal nu direct gaan branden.
Stop de meegeleverde UTP kabel (netwerk of computerkabel) alvast in het modem. Het andere uiteinde moet straks in poort 1 van de router worden gestoken.
Toelichting op de LED lampjes
SFP – Groen: het modem heeft een glasverbinding
SFP – UIT: er is geen glasverbinding
PoE – Deze wordt niet gebruikt
ETH2: Deze wordt niet gebruikt
ETH1 – Groen: er is een link van 1 Gbps met de router
ETH1 – UIT: er is geen verbinding met de router
PWR – Groen: het modem is aangesloten op het stroomnet
PWR – UIT: het modem is uitgeschakeld
Controle
Voor een juiste werking dienen de volgende LED lampjes groen te branden:
- SFP
- ETH1
- PWR
Branden ze alledrie? De TK01-GPEN21 is dan correct aangesloten.
Kies je wifi-router
Open je installatiepakket en bepaal welke router we je hebben toegestuurd. Twijfel je over het plaatje? Kijk dan op de verpakking van de doos. Hier staat het type ook op vermeld.
