Draytek Vigor130

Heb je voldoende stroompunten?

  1. Zowel het DSL-modem als de router hebben stroom nodig. Zorg erdaarom voor dat er minimaal twee stopcontacten aanwezig zijn.
  2. Heb je analoge telefonie afgenomen? Dan heeft ook de analoge telefoonadapter (Cisco SPA112) een stopcontact nodig. Je hebt dan minimaal drie vrije stopcontacten nodig.

Controleer de inhoud van het pakket

Controleer, voordat je met installeren begint, of de verpakking met het modem de volgende onderdelen bevat:

  • Draytek Vigor130
  • Stroom adapter

Is je pakket niet volledig? Neem contact op met onze Supportdesk via 088 40 88 400.

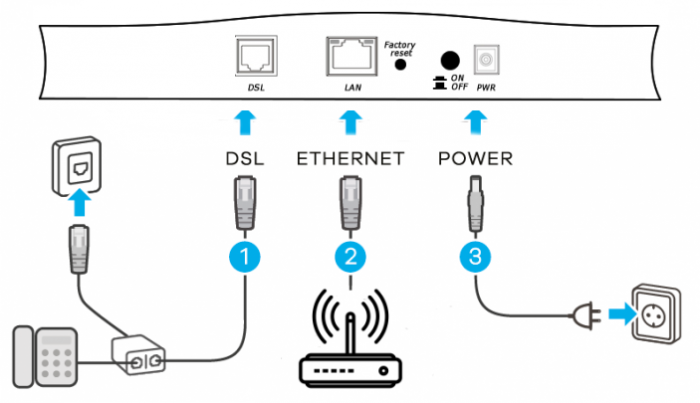

Monteer het DSL-modem

  • Gebruik een telefoonkabel om de DSL poort op het modem te verbinden met de splitter of direct met de telefoonaansluiting
  • Sluit de stroomadapter aan op het modem en in het stopcontact.
  • Druk op de POWER knop om het modem in te schakelen.
  • Controleer of de LED lampjes branden.

Stop de meegeleverde UTP kabel (netwerk of computerkabel) alvast in het modem in de LAN poort. Het andere uiteinde moet straks in poort 1 van de router worden gestoken.

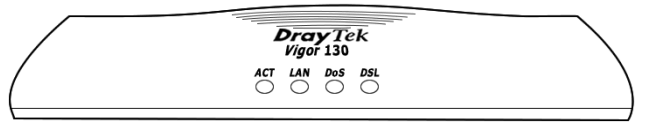

Toelichting op de LED lampjes

ACT – Langzaam knipperend: router functioneert normaal
ACT – Snel knipperend : router staat in firmware mode

LAN – Groen: Router is correct aangesloten op de LAN poort
Power – Rood knipperend : het modem krijgt een firmware upgrade
Power – UIT: het modem is niet aangesloten op de stroom

DSL – Groen: de ADSL of VDSL verbinding is actief
DSL – Langzaam knipperend groen: er wordt geprobeerd een ADSL of VDSL verbinding op te zetten
DSL – Snel knipperend groen: een ADSL of VDSL verbinding wordt opgezet.

Ethernet – Groen: er is een link met de router
Ethernet – Knipperend groen: er gaat dataverkeer naar de router


Kies je wifi-router

Open je installatiepakket en bepaal welke router we je hebben toegestuurd. Twijfel je over het plaatje? Kijk dan op de verpakking van de doos. Hier staat het type ook op vermeld.

hap-ac2

hap-ac2
Mikrotik

RB951

RB951
Mikrotik
