TK01-P2110
Heb je voldoende stroompunten?
- Zowel het DSL-modem als de router hebben stroom nodig. Zorg erdaarom voor dat er minimaal twee stopcontacten aanwezig zijn.
- Heb je analoge telefonie afgenomen? Dan heeft ook de analoge telefoonadapter (Cisco SPA112) een stopcontact nodig. Je hebt dan minimaal drie vrije stopcontacten nodig.
Controleer de inhoud van het pakket
Controleer, voordat je met installeren begint, of de verpakking met het modem de volgende onderdelen bevat:
- Genexis Element-TK01-P2110
- Stroomadapter
Is je pakket niet volledig? Neem contact op met onze Supportdesk via 088 40 88 400.
Monteer het glasvezelmodem
De glasvezel is afgewerkt op een zogenaamde FTU (Fiber Termination Unit).

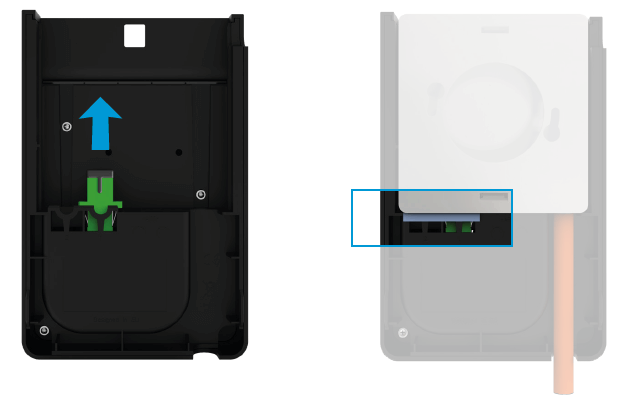

- BELANGRIJK! Verwijder eerst de stofkap van de glasvezel. Hieronder aangeduid met de blauwe pijl.
- De glasvezelconnecter op de FTU wordt beschermd door een blauwe afsluiter. Deze wordt automatisch weggedrukt wanneer het modem er opgeschoven wordt.
- Positioneer het glasvezelmodem voorzichtig onder de FTU.

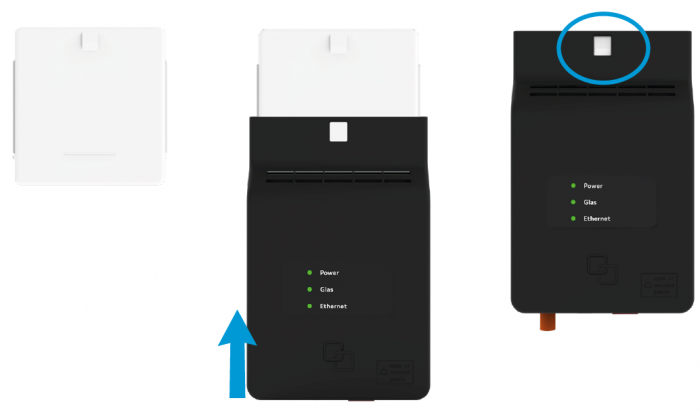

- Schuif het modem door deze voorzichtig naar boven te bewegen, totdat de FTU volledige is bedekt door het modem.(zie hieronder het middelste plaatje)
- Het witte vierkantje valt dan precies in de uitsparing van het modem. (zie hieronder het rechterplaatje)
- Het modem is nu juist geplaatst.

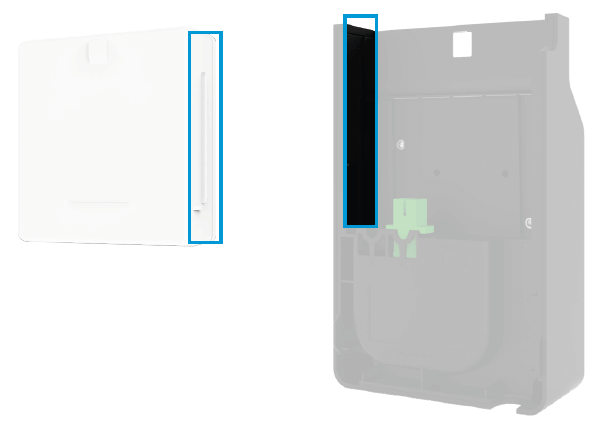

Als je weerstand voelt tijdens het naar boven schuiven van het modem, stop dan direct. Probeer het dan opnieuw en let er goed op dat de uitsparing in het glasvezelmodem precies over de groef van de FTU valt. Zie de illustratie hieronder voor een duidelijk overzicht.
- Sluit de poweradapter aan op het glasvezelmodem en steek deze in het stopcontact. Het lampje van Power zal nu direct gaan branden.
De TK01-P2110 is nu correct aangesloten.
Stop de meegeleverde UTP kabel (netwerk of computerkabel) alvast in het modem. Het andere uiteinde moet straks in poort 1 van de router worden gestoken.
Toelichting op de LED lampjes
Power – Groen: het modem is correct aangesloten op de stroom
Power – UIT: het modem is niet aangesloten op de stroom
Glas – Groen: het modem heeft een glasverbinding
Glas – Knipperend groen: het modem heeft een glasverbinding en er gaat verkeer over de glasvezel
Glas – UIT: er is geen glasverbinding
Ethernet – Groen: er is een link van 1 Gbps
Ethernet – Geel: er is een link van 10 of 100 Mbps
Ethernet – Knipperend groen of geel: er gaat dataverkeer naar de router
Ethernet – UIT: er is geen verbinding met de router
